【クリーンホットミニ CLMシリーズ】クリーンホットと細径シーズヒーターを組み合わせて実現したコンパクトな気体加熱器。

関連製品

気体加熱器/クリーンホットミニとは

断熱材不要構造が特徴の「クリーンホット」をさらに小型化しました。
また、ヒーターとガス流路を隔離したため、対象ガスはヒーター表面に触れることなく、クリーンに加熱されます。

クリーンホットミニの特徴

  • 出口温度 最高550℃の昇温が可能。(流量1~40L/min条件の場合)
  • 手のひらに乗る大きさで、重さ約350gとコンパクトなサイズ。
    設置場所の自由度が高く、加熱場所の直近に設置可能です。
  • 接ガス部は、オールステンレスでクリーン加熱が可能。
  • 特殊構造により高効率化を実現。(流量10L/min以上で効率80%以上)
  • 本体表面温度を低く抑えられるため、断熱材が不要。 (出口温度350℃で表面温度50℃)
  • 温度制御用と過昇温防止用の熱電対を標準装備。

クリーンホットミニの用途

  • 空気、窒素ガス、アルゴンガス等の不活性ガスの高温加熱
  • 半導体・液晶・有機EL製造設備用の不活性ガス加熱
  • 分析装置や小型試験機器等の高純度ガス加熱
  • 燃焼ガス模擬試験のガス加熱
  • 化学材料生成時の少量添加ガス加熱
  • 熱処理用加熱炉の雰囲気ガス加熱

クリーンホットミニの構造

図:クリーンホットの構造

標準寸法

図:クリーンホットの標準寸法

・出口温度用熱電対

シース長 100mm
補償導線長 2000mm

・ヒーター温度検出用熱電対

補償導線長 2000mm

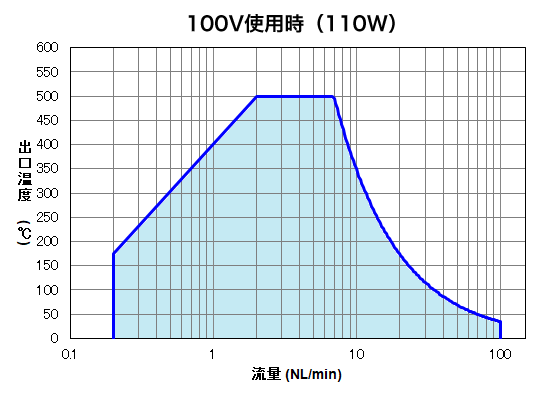

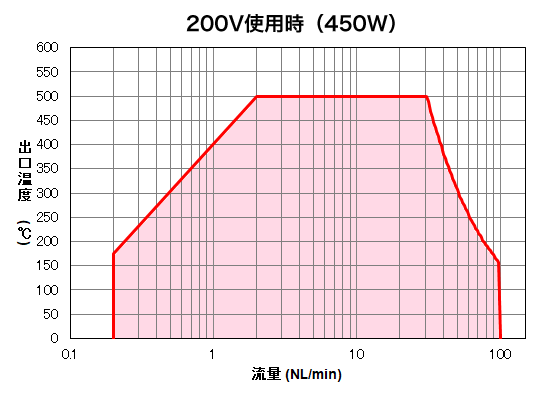

空気流量-温度特性グラフ

【出口温度測定方法】

圧力損失グラフ

型式 CLM-0.45(常温時)

標準仕様

型式 ヒーター容量 出入口サイズ 重量 図面PDF
CLM-0.45 200V 450W φ6.35 350g ダウンロード
(91キロバイト)
CLM-0.11 100V 110W φ6.35 350g ダウンロード
(79キロバイト)

※最高使用温度は使用条件により異なります。
※上記以外の仕様も製作可能です。お問い合わせください。

「気体加熱器/クリーンホットミニ」製品リーフレットダウンロードはこちら

→PDFファイル(469キロバイト)

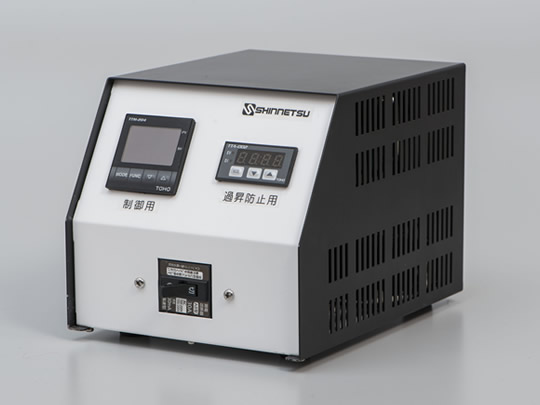

温度制御BOX

CLMシリーズを使用するために便利な小型の温度制御器です。
ヒーターリード線と熱電対、電源をつなぐだけで手軽に温度制御が可能です。

型式 電圧
(V)
電流
(A)
制御方式 図面PDF
STR-200N AC200(単相) 25(MAX) PID制御 ダウンロード
(106キロバイト)
