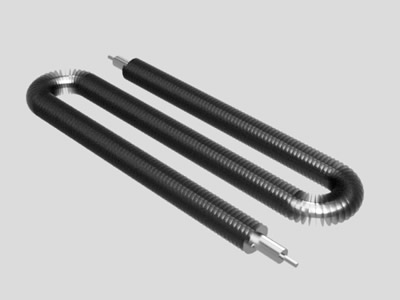

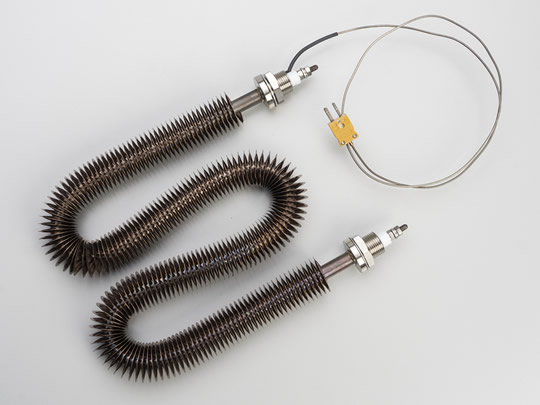

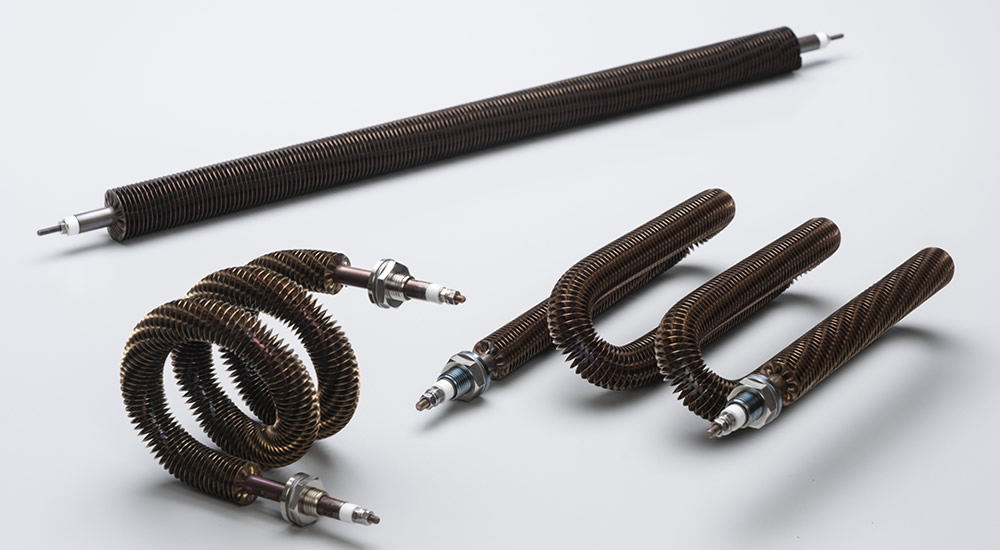

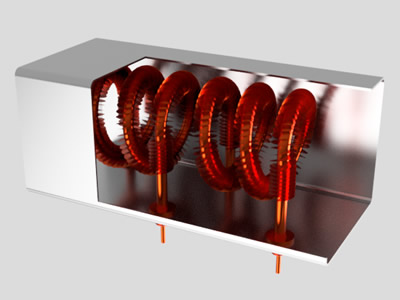

【フィンヒーター】シーズヒーターに金属フープを巻き付け、放熱面積を増加させ、熱効率をよくしたヒーターです。

フィンヒーターの特徴

  • 自社開発によるフィン巻機械を使用することにより、バイブの密着性を高め、高電力密度をとることが可能。

フィンヒーターの用途

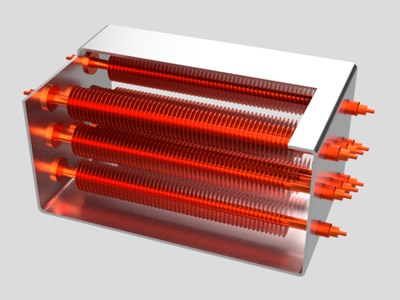

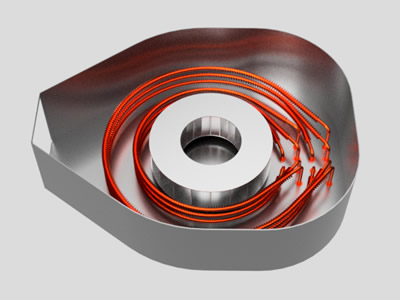

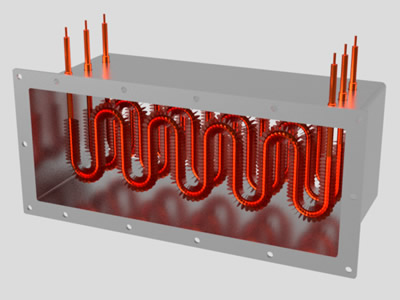

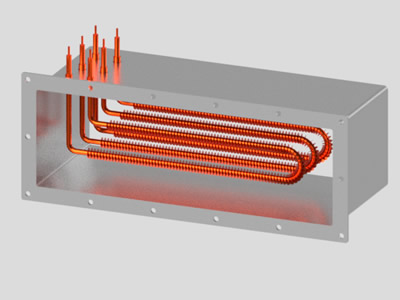

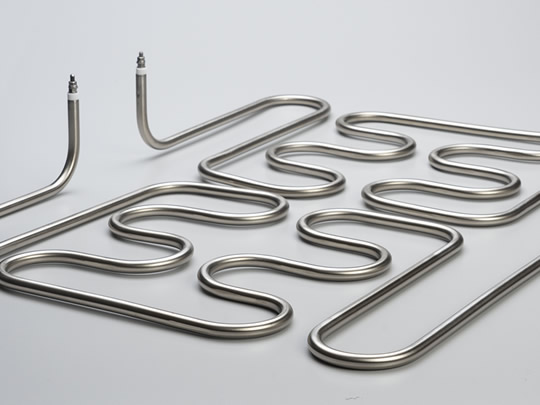

熱風発生器、乾燥炉用、ダクトヒーター用など。

フィンヒーターの標準仕様

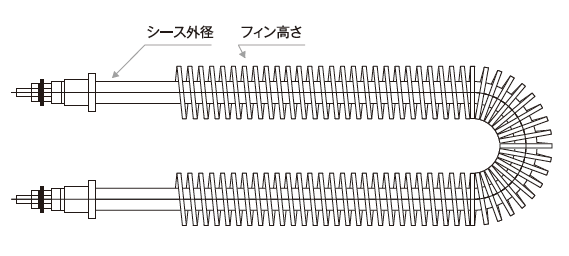

図:フィンヒーターの標準仕様

※L1=フィン巻初め最小寸法20

フィンヒーター

ヒーター径 フィン高さ
(mm)
シース材質 フィン材質 フィン厚
(mm)
ピッチ
(mm)
φ10 6
7
10
SUS
304
SUS
304
0.3 2.7

4
φ12 6
7
10

曲げR標準

フィン巾 6mm 7mm 10mm
ヒーター径
φ10 20R 20R 20R
φ12 25R 25R 25R

「フィンヒーター」製品カタログダウンロードはこちら

→PDFファイル(598キロバイト)
